| Florian Viersen 12 LF20 01
|
|
|
|
|
|
| |
| Florian Viersen 12 LF20 01 |
| Standort: |
Viersen-Raser |
| Beschreibung: |

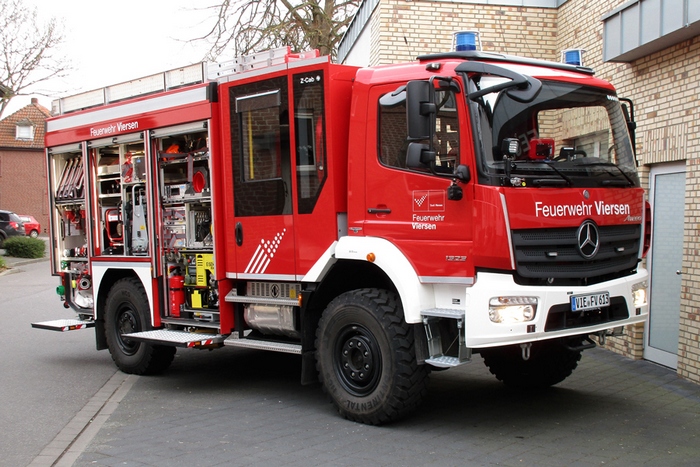

Löschgruppenfahrzeug (LF 20) der Freiwilligen Feuerwehr Viersen, Löschgruppe Rahser auf Basis eines Mercedes-Benz Atego 1323 AFE mit feuerwehrtechnischen Auf- und Ausbau durch die Firma Albert Ziegler GmbH.
Technische Daten:
Fahrgestell: Mercedes-Benz Atego 1323 AFE
Motorleistung: 170 kW / 231 PS bei 1.200 1/min (4-Zylinder Dieselmotor OM 934 LA, schadstoffarm EURO 6)
Hubraum: 5.132 cm³
Höchstgeschwindigkeit: 100 km/h
Getriebe: automatisiertes 6-Gang-Getriebe
Differentialsperre: Vorderachse und Hinterachse
Zulässiges Gesamtgewicht: 13.000 kg
Achslast vorne / hinten: 6.000 / 7.700 kg
Anhängelast ungebremst / auflaufgebremst / mit Bremsanlage: 1.500 kg / 3.500 kg / 13.000 kg
Länge: 7.210 mm
Breite: 2.500 mm
Höhe: 3.330 mm
Radstand: 3.860 mm
Watfähigkeit: 600 mm
Wendekreis: 17,4 m
Aufbau:
Gerätekoffer mit 7 Geräteräume in Ziegler ALPAS-Bauweise
Mannschaftskabine Typ Ziegler Z-Cab
Farbgebung:
Kabine, Mannschaftskabine und Aufbau in Feuerrot, RAL 3000
Fahrgestell und Felgen in Tiefschwarz, RAL 9005
Stoßstange, Radkästen, Radläufe in Reinweiß, RAL 9010
Konturmarkierung retroreflektierend gem. ECE R-104 in Gelb von 3M
Kommunikationstechnik:
Analog:
Fug 9c, 4m, festeingebaut mit FMS-Hörer und zweite Sprechstelle im Geräteraum GR, ebenfalls mit FMS-Hörer
4 Fug 11b, 2m, tragbar mit Ladehalterung
Digital:
Motorola MRT mit zweiter Sprechstelle im Geräteraum GR
4 Sepura HRT
Ausstattung u.a.:
Feuerlöschkreiselpumpe FPN 10-2000 (2.000 L/min bei 10 bar) mit Pumpenbedienfeld Z-Control
Löschwassertank 1.000 L
4 Atemschutzgeräte, davon zwei im Mannschaftraum
Beladung:
Geräteraum G1:
Tragkraftspritze Ziegler Typ Ultra Power PFPN 10-1500 (1.500 L/min bei 10 bar)
Satz Gleitschutzketten
Standrohr
Unterflurhydrantenschlüssel
Überflurhydrantenschlüssel
2 Kanister a´ 20 L Super Benzin
2 Kanister a´ 20 L Diesel
Tauchpumpe TP 4/1 mit Personenschutzschalter
2 Auffangmulden
3 Wathosen
Geräteraum G2:
Stromerzeuger 5 kVA
Beleuchtungssatz, bestehend aus 2 1.000 W-Strahlern, Lichtbrücke, Stativ, 2 Kabeltrommeln, Verteilerstück
Verkehrsunfallkoffer
Handwerkzeugkoffer
4 Leitkegel
4 Euroblitzleuchten
Motorsäge mit Zubehör
Waldarbeiter-Schutzausrüstung
Geräteraum G3:
2 Schlauchtragekörbe a´ 2x Druckschlauch B 20
Kiste mit Starthilfekabel, Druckluftkupplungsadapter
6 Kanister a´ 20 L Mehrbereichsschaummittel
Kombischaumrohr M4 / S4
Zumischer Z4 mit Ansaugschlauch
Tragetuch
Verbandkasten
Geräteraum G4:
Falttank 5.000 L
2 Atemschutzgeräte
CO²-Löscher
Hochdrucklöschgerät HighPress
2 Weithalsfässer mit Ölbinder
Kiste mit Getränken und Einsatzkleidung
2 Stoßbesen
Stechschaufel
Geräteraum G5:
4 Schlauchtragekörbe à 3x Druckschlauch C 15
2 Sammelstücke A / 3xB
2 Kupplungsschlüssel ABC
2 Saugschutzkörbe
Druckschlauch B 5
Werkzeugkasten
Abschleppseil
Rundschlinge
2 Schäkel
Hygienebox
Traversenkasten unter Geräteraum G5:
Schnellangriffsverteiler B/C-B-C mit Druckschlauch B 20
Druckbegrenzungsventil
Geräteraum G6:
6x Druckschlauch B 20
2 Stützkrümmer
2 B-Hohlstrahlrohre
3 C-Hohlstrahlrohre
2 Übergangsstücke B/C
2 Druckschlauch B 20
Übergangsstück C/D
3 Seilschlauchhalter
3 Kugelhähne
Verteiler
Schnellangriffseinrichtung, bestehend aus 2 Druckschläuchen C 15, gekuppelt mit C-Hohlstrahlrohr
Traversenkasten unter Geräteraum G6:
Schnellangriffsverteiler B/C-B-C mit Druckschlauch B 20
Druckbegrenzungsventil
Geräteraum GR:
320 m B-Schlauch zusammengekuppelt in Buchten, während der Fahrt verlegbar
Dachbeladung:
4 Steckleiterteile
manuell ausklappbarer LED-Lichtmast
Saugzubehör (Saugschläuche, Saugkorb)
Zusatzbeladung:
Überdrucklüfter
2x C-Löschlanze
Leistungsstärkeres Stromaggregat
Tragkraftspritze mit Ziegler Touromat
5x Verkehrswarnkegel (zusätzlich)
2x Dunghaken (zusätzlich)
2x Schaufel (zusätzlich)
2x Besen (zusätzlich)
LED-Verkehrswarnleuchten am Fahrzeugheck
Beklebung gemäß Viersener Design
Notfallrucksack |
Kennzeichen oder
Funkrufname: |
VIE-FV 613 |
| Fahrzeugtyp: |
Löschfahrzeug |
| Fahrgestell: |
Mercedes Benz |
| Auf-/Ausbauhersteller: |
Ziegler |
| Baujahr: |
2016 |
| Aufnahmedatum: |
März 2017 |
| Hits: |
1600 |
| Downloads: |
0 |
| Bewertung: |
0.00(0 Stimme(n)) |
| Dateigröße: |
228.3 KB |
| Hinzugefügt von: |
Rettung-112 am: 12.03.2017 20:34 |
| Urheber: |
Siegfried Wirth |
|
|
| |
| |
| |
| |
| |
|
|
